PoE（ピーオーイー）インジェクターとPoE HUB（ハブ）の配線についての参考ページになります。
参考：コンセントいらず！LANケーブルだけで給電できるPoEって一体なに！？
PoEを利用することでLANケーブルから電源を共有することが可能となり、
接続機器（カメラ）の電源コンセントが不要となります。

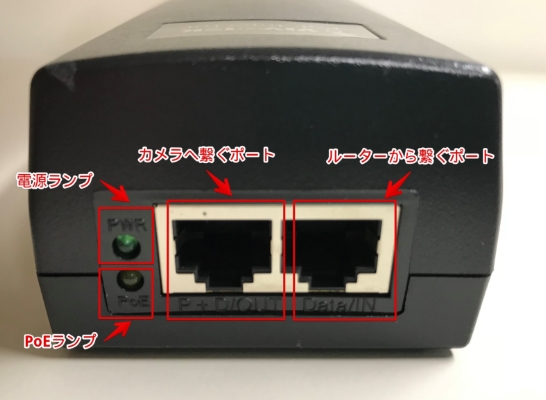

■PoEインジェクターの場合（例：VIVOTEK製）
PoEインジェクター：1台の機器にLAN配線のみで給電とインターネット接続が可能となります
【配線方法】
１、ルーターのLANポートから出ているLANケーブルをインジェクターのData/INに繋ぎます
２、インジェクターのP+D/OUTポートにもLANケーブルを繋ぎ、カメラのLANポートに繋ぎます
・電源ランプ：PWR表記。電源が入っていれば点灯します。
・PoEランプ：接続機器がPoE対応していれば点灯/点滅します。
■PoE HUBの場合（例：VIVOTEK製 8ポート給電タイプ）
PoE HUB：複数台の機器にLAN配線のみで給電とインターネット接続が可能となります
※今回は8ポートタイプのため8台のPoE対応カメラへ給電/インターネット接続が可能です
【配線方法】
１、ルーターのLANポートから出ているLANケーブルをPoEのData/INに繋ぎます
※画像の9or10番ポート
２、PoE専用ポートにもLANケーブルを繋ぎ、カメラのLANポートに繋ぎます
※画像の１～８番ポート
・電源ランプ：PWR表記。電源が入っているか確認可能です。
・PoEランプ/LINKランプ：接続機器がPoE対応していればどちらも点灯/点滅します。
・モードスイッチ：ST Modeでご利用ください。
※カメラ用のポートとルーター用のポートを間違えると接続ができずカメラのご利用ができません
※ルーターと繋ぐポートとカメラと繋ぐポートが分かれておらずどちらのポートに差しても利用可能な機種もございます
※PoEとカメラを接続するLANケーブルはCAT5e/カテゴリー5e,CAT6/カテゴリー6のケーブルをご利用ください
上流から
ONU－ルーター－PoE－カメラ
・光回線の場合
・モバイル回線の場合
こちらの配線でお使いいただきますようお願いいたします。
※ONUとルーターは一体型の場合もございます。
